BA-BSM系列_BOTDA分布式光纤布里渊传感解调仪

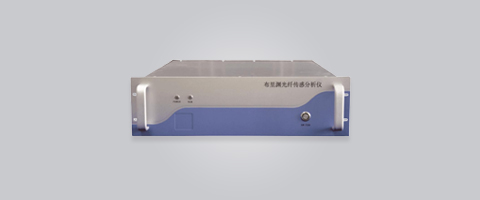

BA-BSM 系列的 BOTDA 分布式光纤布里渊传感解调仪
是通过分析光纤各点反射回来的布里渊信号光的频移来确定沿线的光纤应变分布，拥有较长的监测距离，可达到几十公里甚至上百公里，解决长距离（>20KM）分布式温度和应变测量难题的最好办法，尤其是在桥梁、高压电缆、油气管道方面有很好的应用前景。
- 产品优势
- （1）连续分布式探测，无盲区
- （2）监测距离长，最远可达 50 公里
- （3）低功耗、高可靠、嵌入式设计
- （4）双端连接，安装简单、易于维护
- （5）扩展灵活、具有在线自诊断功能
- 应用领域
- （1）桥梁、大坝、隧道、建筑等土木工程结构安全监测
- （2）高压电缆应力监测
- （3）滑坡、泥石流等地质防灾监测
- （4）海缆铺设和运行监测
- （5）高铁运营线路、机场周界安全防护
产品参数
| 项目 |
BA-BSM 系列 参数值 |
| BA-BSM502 |
BA-BSM1005 |
| 单通道测量距离 |
50 km（环路） |
100 km（环路） |
| 探测距离 |
25 km |
50 km |
| 空间分辨率 |
2 m |
5 m |
| 通道数 |
2 个 |
| 应变范围 |
±15000 με |
| 应变分辨率 |
1 με |
| 测温精度 |
±20 με |
| 测温范围 |
-50～200℃（根据铺设光缆情况） |
| 温度分辨率 |
0.1℃ |
| 测温精度 |
±1℃ |
| 采样精度 |
0.4m |
| 定位精度 |
2 m |
| 工作温度范围 |
-10 ℃ ～ 40 ℃ |
| 储存温度 |
-50 ℃ ～ 70 ℃ |
| 电源 |
AC100 V ～ 240 V，50 Hz ± 5 Hz |
| 光学接口 |
FC/APC |
| 通信接口 |
100M 以太网，RJ45 接口，继电器 |
| 二次开发接口 |
提供动态链接库方便二次开发和应用集成 |
| 系统软件 |
Windows 2000 及以上版本 |
| 报警防区数 |
可软件设定 |
| 外形尺寸 |
标准 19 英寸 3U 机箱 |
| 重量 |
7.2 kg |
| 产品检验 |
符合包括电磁兼容、环境可靠性、功能及性能测试要求
|
